MVR强制循环蒸发器

您的位置:首页 > 产品展示 > 蒸发器系列 > MVR强制循环蒸发器
MVR强制循环蒸发器

MVR强制循环蒸发器

详细信息

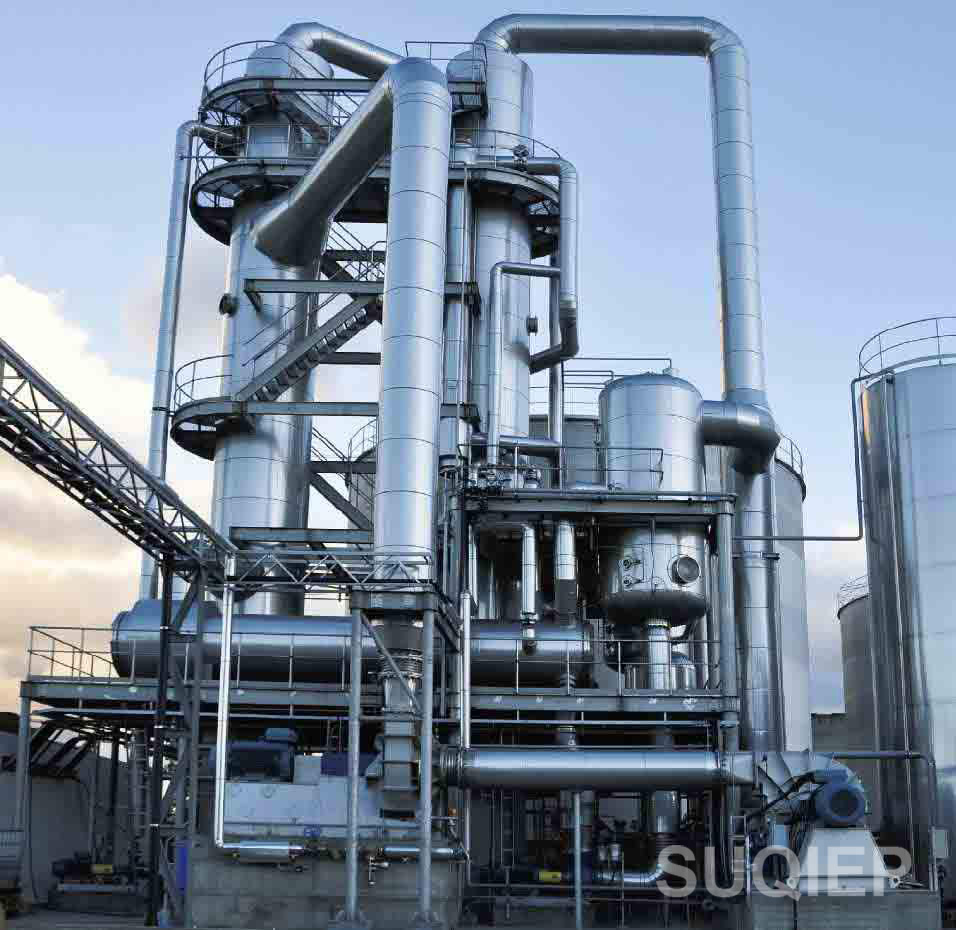

MVR强制循环蒸发器



设备概述:

MVR强制循环蒸发器是一种主要应用于工业废水与产品浓缩的新型高效节能蒸发设备,该设备采用低温与低压汽蒸技术和清洁能源为能源产生蒸汽,将媒介中的水分离出来,是国际先进的蒸发技术,是替代传统蒸发器的升级换代产品。

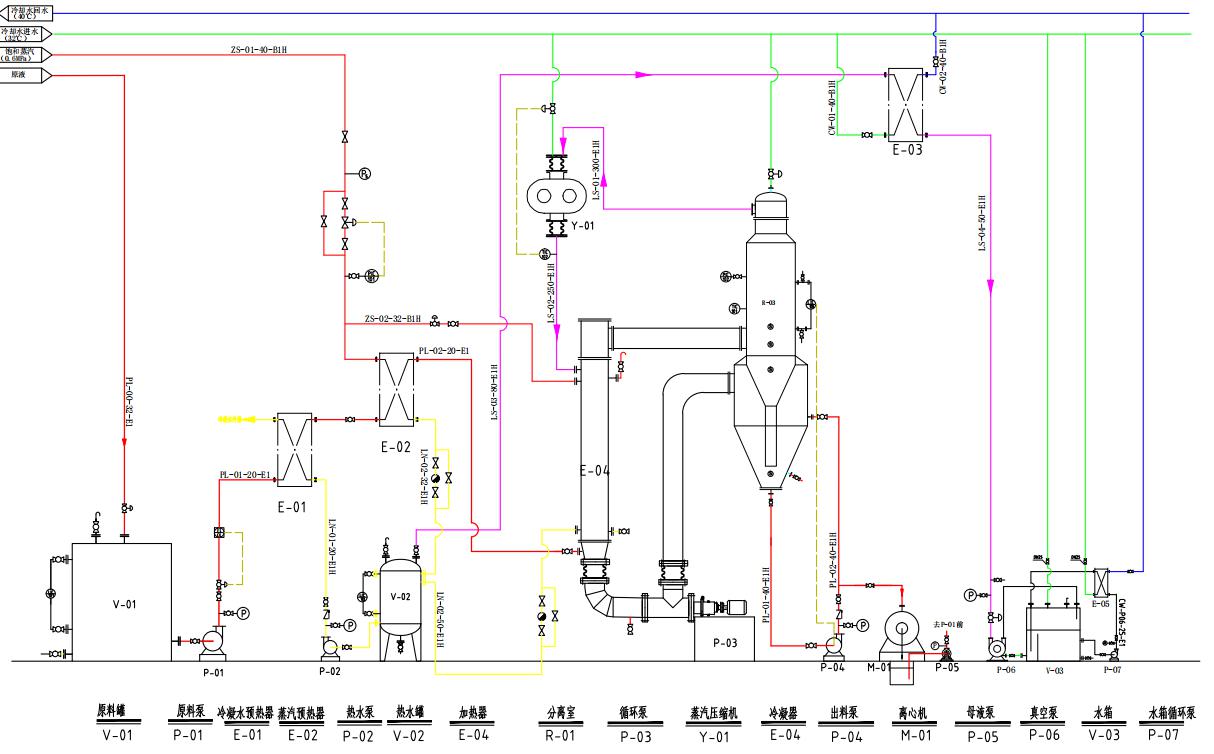

工作原理:

MVR蒸发器不同于普通单效降膜或多效降膜蒸发器,MVR为单体蒸发器,集多效降膜蒸发器于一身,根据所需产品浓度不同采取分段式蒸发,即产品在第一次经过效体后不能达到所需浓度时,产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体,然后通过这种反复通过效体以达到所需浓度。

效体内部为排列的细管,管内部为产品,外部为蒸汽,在产品由上而下的流动过程中由于管内面积增大而使产品呈膜状流动,以增加受热面积,通过真空泵在效体内形成负压,降低产品中水的沸点,从而达到浓缩,产品蒸发温度为60℃左右。

产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离,冷凝水由分离器下部流出用于预热进入效体的产品,蒸汽通过风扇增压器进行增压(蒸汽压力越大温度越高),而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。

设备启动时需一部分蒸汽进行预热,正常运转后所需蒸汽会大幅度减少,在风扇增压器对二次蒸汽加压的过程中由电能转化为蒸汽的热能,所以设备运转过程中所需蒸汽减少,而所需电量大幅增加。

产品在效体流动的整个过程中温度始终在60℃左右,加热蒸汽与产品之间的温度差也保持在5—8℃左右,产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。

应用范围

1、真空制盐、井矿盐、盐硝分离等传统制盐行业。

2、适用于化工、化药厂等高盐、高COD、高沸点升等生产废水及医药中间体高盐废水处理。

3、锂电池正极材料及三元前驱体新材料的蒸发结晶锂电池回收提锂及零排放。

4、配套膜反应器、生物处理工艺、化学处理工艺等,实现化工废水、生物污水等的“零排放”和固废的回收利用。

性能特点

1)低能耗、低运行费用;

2)占地面积小;

3)公用工程配套少,工程总投资少,

4)运行平稳,自动化程度高;

5)无需原生蒸汽;

6)由于常用单效使产品停留时间短

7)工艺简单,实用性强,部分负荷运转特性优异

技术规格

1.产品的蒸发能力:5t/h-60t/h

2.蒸发温度:40 ℃-100 ℃

3.蒸发每吨水耗电量:25KW-100KW

4.生蒸汽消耗量:0t/h

5.进料含固量:无要求

6.出料含固量:可以直接蒸发到结晶

7.蒸发模式有:降膜、升膜、强制循环、流化床蒸发、逆流、搅拌、螺旋管等方式

8.换热部件:可以设计成板式、管式等蒸发器
