多效强制循环蒸发器

您的位置:首页 > 产品展示 > 蒸发器系列 > 多效强制循环蒸发器
多效强制循环蒸发器

多效强制循环蒸发器

详细信息

多效强制循环蒸发器

设备概述:

强制循环蒸发器是利用外加动力进行循环的,用泵迫使溶液沿一个方向以2-5m/s的速度通过加热管。其他蒸发器都是由于加热室与循环管内溶液间的密度差而产生溶液的自然循环运动,故均属于自然循环型蒸发器。它们的共同不足之处是溶液的循环速度较低,传热效果欠佳。在处理黏度大、易结垢或易结晶的溶液时,可采用强制循环蒸发器。



工作原理:

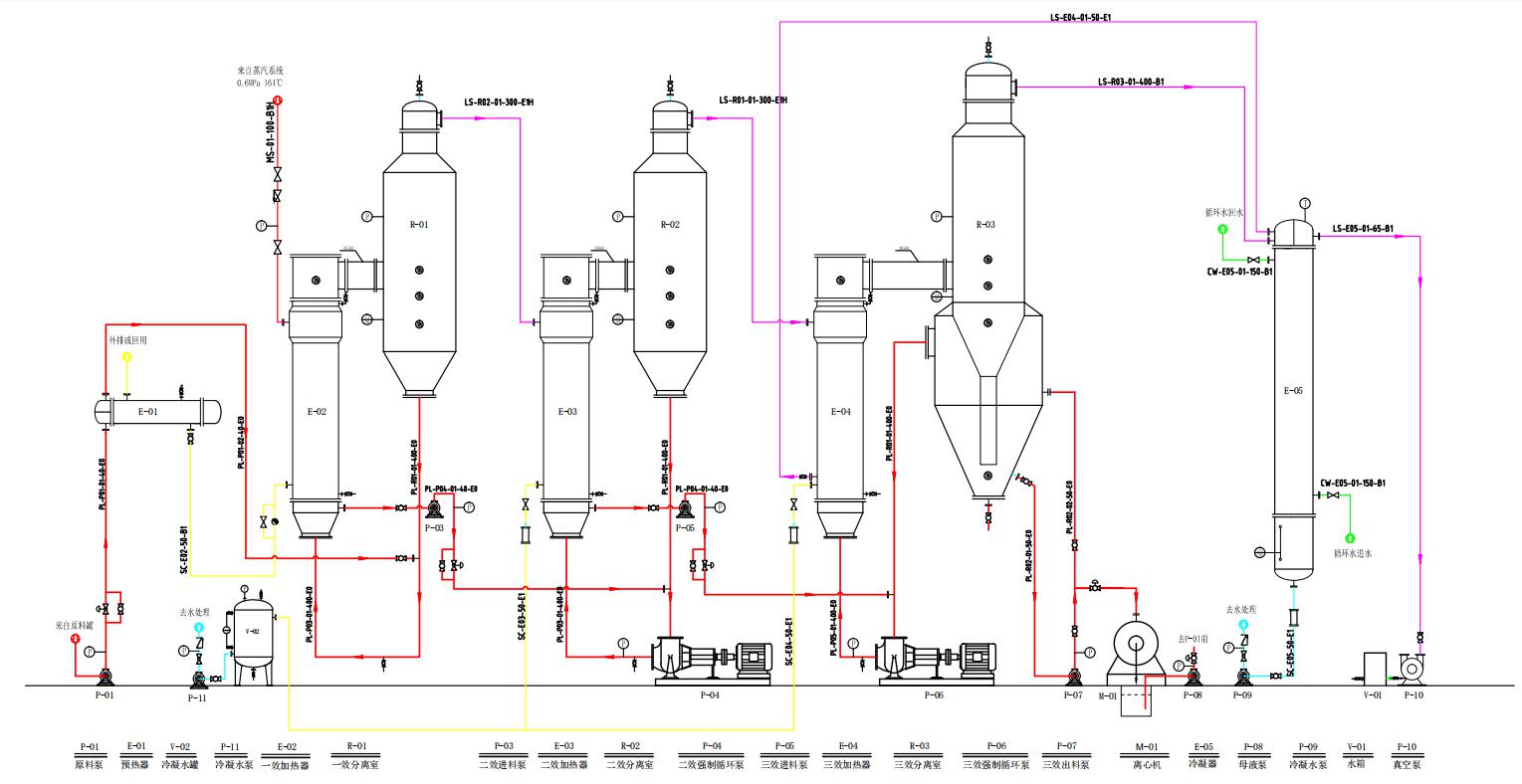

强制循环蒸发器用于避免在加热面上沸腾的产品而形成结垢或产生结晶。为此,管中的流动速度必须高。当循环液体流过热交换器时被加热,然后在分离器的压力降低时部分蒸发,从而将液体冷却至对应该压力下的沸点温度。溶液在设备内的循环主要依靠外加动力所产生的强制流动。循环速度一般可达1.5-3.5米/秒。传热效率和生产能力较大。原料液由循环泵自下而上打入,沿加热室的管内向上流动。蒸汽和液沫混合物进入蒸发室后分开,蒸气由上部排出,流体受阻落下,经圆锥形底部被循环泵吸入,再进入加热管,继续循环。由于循环泵的原因,蒸发器的操作与温差基本无关。物料的再循环速度可以精确调节。蒸发速率设定在一定的范围内。在结晶应用中,晶体可以通过调节循环流动速度和采用特殊的分离器设计从循环晶体泥浆中分离出来。设备采用泵强制循环,具有蒸发速率高,浓缩比重大,特别适用于浓度或粘度较高物料的蒸发。



应用范围

制循环式蒸发器,适用于有结垢性、结晶性、热敏性(低温)、高浓度、高粘度并且含不溶性固形物等化工、食品、制药、环保工程、废液蒸发回收等行业的蒸发浓缩。

性能特点

传热系数大、抗盐析、抗结垢、适应性强、易于清洗。

1)溶液在设备内的循环主要依靠外加动力所产生的强制流动,循环速度一般可达1.5-3.5米/秒,传热效率和生产能力较大。

2) 原料液由循环泵自下而上打入,沿加热室的管内向上流动。

3) 物料在换热器内不蒸发,在分离器中闪蒸,蒸气在分离器中由上部排出,流体受阻落下,锥形底部被循环泵吸入,再进入加热管,继续循环。







技术规格

型 号

单  效

双  效

三  效

四  效

五  效

水分蒸发量KG/H

300-2000

1200-4000

3600-15000

8000-50000

10000-65000

进料浓度%

需根据客户物料定制

出料浓度%

需根据客户物料定制

蒸汽压力Mpa

0.4-0.8

蒸汽耗量KG/KG
蒸发量

1.2

0.65

0.40

0.37

0.3

蒸发温度℃

45-90

冷却水耗量T/T蒸发量

28

11

8

7

6

注:除表系列规格外,亦可根据客户要求另行设计。
