双锥回转真空干燥机

您的位置:首页 > 产品展示 > 干燥设备系列 > 双锥回转真空干燥机

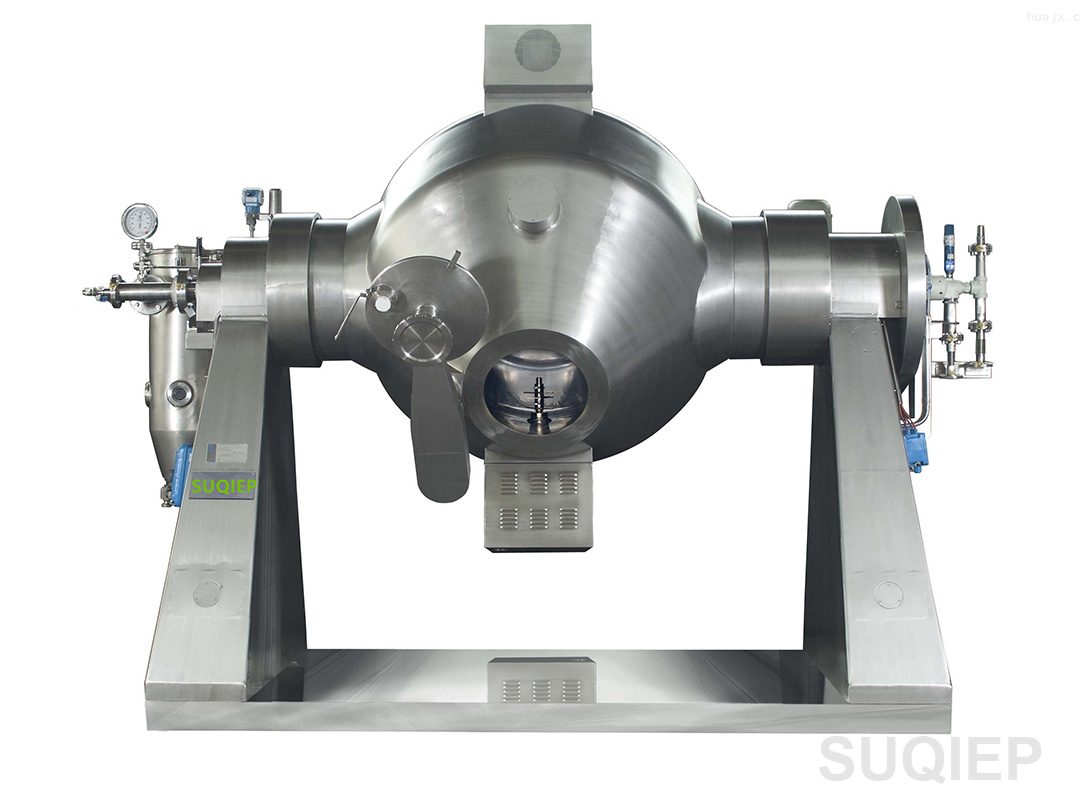

双锥回转真空干燥机

双锥回转真空干燥机

详细信息

SZG系列双锥回转真空干燥机

设备概述:

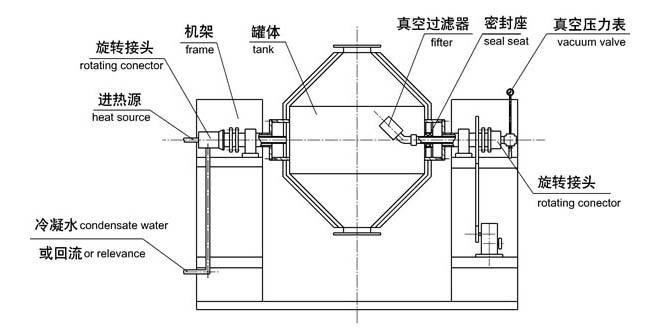

双锥回转真空干燥机为双锥形的回转罐体,罐内在真空状态下,向夹套内通入蒸汽或热水进行加热,热量通过罐体内壁与湿物料接触,湿物料吸热后蒸发的水汽,通过真空泵经真空排气管被抽走。由于罐体内处于真空状态,且罐体的回转使物料不断的上下内外翻动,故加快了物料的干燥速度,提高干燥效率,达到均匀干燥的目的。双锥回转真空干燥机系统主要由双锥回转真空干燥机、冷凝器除尘器、真空抽气系统、加热系统、冷却系统、电控系统等组成。

工作原理:

◎在密闭的夹层中通入热能源(如热水,低压蒸汽或导热油),热量经内壳传给被干燥物料。

◎在动力驱动下,罐体作缓慢旋转,罐内物料不断地混合,从而达到强化干燥的目的。

◎物料处于真空状态,蒸汽压下降使物料表面的水份(溶剂)达到饱和状态而蒸发了,并由真空泵及时排出回收。物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出三个过程不断进行,物料在很短时间内达到干燥目的。

应用范围:

双锥回转真空干燥机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合,尤其适用有下列要求的物料:

1、不能接受高温的热敏性物料

2、容易氧化,有危险的物料;

3、需回收溶剂和有毒气体的物料;

4、要求残留挥发物含量极低的物料;

5、要求混合充分,均匀的物料。

性能特点:

双锥回转真空干燥机表现为一下特性:

1)真空干燥的过程中,筒体内的压力始终低于大气压力,气体分子数少,密度低,含氧量低,因而能干燥容易氧化的药品,减少物料染菌的机会。

2)由于湿分在汽化过程中温度与蒸汽压力成正比,故真空干燥时,物料中的湿分在低温下就能汽化,达到低温干燥,特别适用于有热敏性物料的药品生产。

3)真空干燥可消除常压热风干燥易产生的表面硬化现象,这是因为真空干燥物料内和表面之间压差大,在压力梯度作用下,水分很快移向表面,不会出现表面硬化。

4)由于真空干燥时,物料内和外部之间温度梯度小,由于逆渗透作用使得湿分能够独自移动并收集,有效克服热风干燥所产生的失散现象。

技术规格:

规格名称

SZG-100

SZG-350

SZG-500

SZG-750

SZG-1000

SZG-1500

SZG-2000

SZG-3500

SZG-4500

SZG-5000

罐内容积

100

350

500

750

1000

1500

2000

3500

4500

5000

装料容积 (L)

≤50

≤175

≤250

≤375

≤500

≤750

≤1000

≤1750

≤2250

≤2500

加热面积 (m2)

1.16

2

2.63

3.5

4.61

5.58

7.5

11.2

13.1

14.1

转速 (rpm)

4 - 6

电机功率 (kw)

0.75

1.1

1.5

2

3

3

4

5.5

7.5

11

占地面积长×宽(mm)

2160×800

2260×800

2350×800

2560×1000

2860×1300

3060×1300

3260×1400

3760×1800

3960×2000

4400×2500

回转高度(mm)

1750

2100

2250

2490

2800

2940

2990

3490

4100

4200

罐内设计压 (Mpa)

-0.1-0.15

夹套设计压力 (Mpa)

≤0.3

工作温度 (oC)

罐内≤85 夹套≤140

用冷凝器时,真空泵,

2X-15A

2X-15A

2X-30A

2X-30A

2X-70A

JZJX300-8

JZJX300-4

JZJX600-8

JZJX600-4

JZJX300-4

型号,功率

2KW

2KW

3KW

3KW

505KW

7KW

9.5KW

11KW

20.5KW

22KW

不用冷凝器时,真空泵 ,

SK-0.4

SK-0.8

SK-0.8

SK-2.7B

SK-2.7B

SK-3

SK-6

SK-6

SK-9

SK-10

型号,功率

1.5KW

2.2KW

2.2KW

4KW

4KW

5.5KW

11KW

11KW

15KW

18.5KW

重量(kg)

800

1100

1200

1500

2800

3300

3600

6400

7500

8600
