电镀污泥烘干机

您的位置:首页 > 产品展示 > 桨叶式干燥机 > 电镀污泥烘干机
电镀污泥烘干机

电镀污泥烘干机

详细信息

KJG系列电镀污泥烘干机

设备概述:
  空心桨叶干燥机是一种以传导为主的卧式搅拌型干燥机。因内部空心的搅拌叶片形似于船桨,固称之为空心桨叶干燥机。主体结构为带有夹套的W型壳体内装有成对的空心低速回转中空轴,轴上焊有若干搅拌叶片,夹套和空心搅拌叶片,其内均通以热载体,两种加热面同时对物料加热。空心轴上密集排列着楔形中空桨叶,热介质经空心轴流经桨叶。单位容积内传热面积很大,热介质温度从-40~320°C,可以是水蒸气,也可以是液体型:如热水、导热油等。间接传导加热,没有携带空气带走热量,热量均用来加热物料,热量损失仅为通过器体保温层向环境的散热。楔形桨叶传热面具有自清洁功能,物料颗粒与楔形面的相对运动产生洗刷作用,能够洗刷掉楔形面上的附着物料,使运动中一直保持着清洁的传热面。它适合颗粒状及粉末物料的干燥,对膏状物料也能顺利的进行干燥。(其中针对污泥干燥的行业有:印染、造纸、制药、生物、电镀、热电、化工及污水处理厂。一般污泥脱水前(初水份在60%-90%),烘干后终水分为10%-40%,一般污泥要求在30%左右,干污泥成松散粉粒状可与煤粉混合后直接进入锅炉燃烧,污泥的热值大概在1500-2000kcal左右,可废物利用并节省能源,有的污泥烘干后也可制成肥料和建筑材料,或直接填埋不会造成二次污染,变废为宝,可达到要求)
工作原理:
  空心桨叶干燥机传热面有叶片、搅拌轴、壁面等几部分,而且叶片的传热面积占很大一部分,所以设备结构紧凑,单位容积传热面积大。另外,搅拌、混合使物料剧烈翻动,从而获得很高的传热系数,因此占地面积和空间都很小,节省了厂房基建费用。干燥过程气体用量少,流速低,被气体带走的粉尘量少,所以干燥后气体粉尘回收方便,回收设备体积小,可以节省省设备投资。
  由于桨叶结构特别,物料在干燥过程中交替受到挤压和松弛,强化了干燥。干燥室内物料的充满率很高,可以达到80%~90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调,从几分钟到几小时内任意调节。另外,物料在干燥机内从加料口向出料口运动基本呈活塞运动,停留时间分布窄,因而产品含水率均匀。桨叶在搅拌轴上有轴向角度,因此可以连续干燥物料。


应用范围:

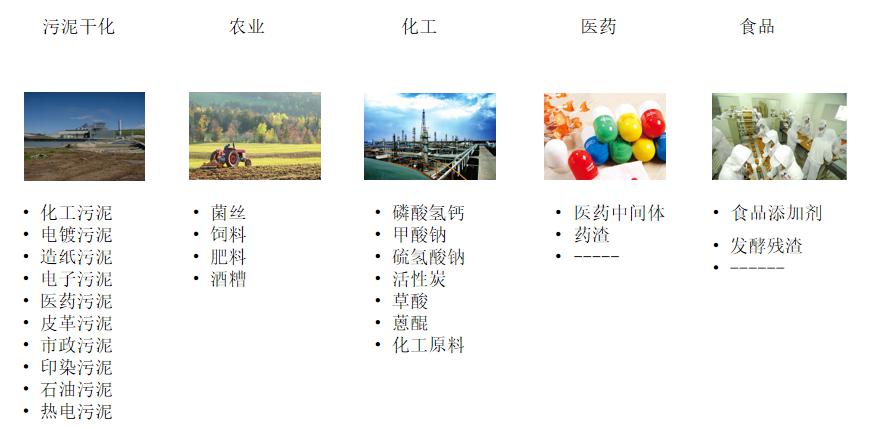

  空心桨叶干燥机已成功应用于食品、化工、石化、染料、电镀、发酵、制药、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成干燥、冷却、溶剂回收、加热(融化)、反应等工艺。

性能特点:
  1、能耗低,操作费用小:设备结构紧凑,传热面积大,占地面积小;
  2、适用物料范围广:使用不同热介质,既能处理热敏性物料,又可以处理需高温干燥的物料。常用介质有:蒸汽、导热油、热水、烟道气加热、冷却水等。既可连续干燥,也可以间歇式干燥,能在很多领域应用。
  3、搅拌均匀、热效率高、干燥效果好;
  4、桨叶轴可相互啮合,具有自清理作用,防止物料粘壁;

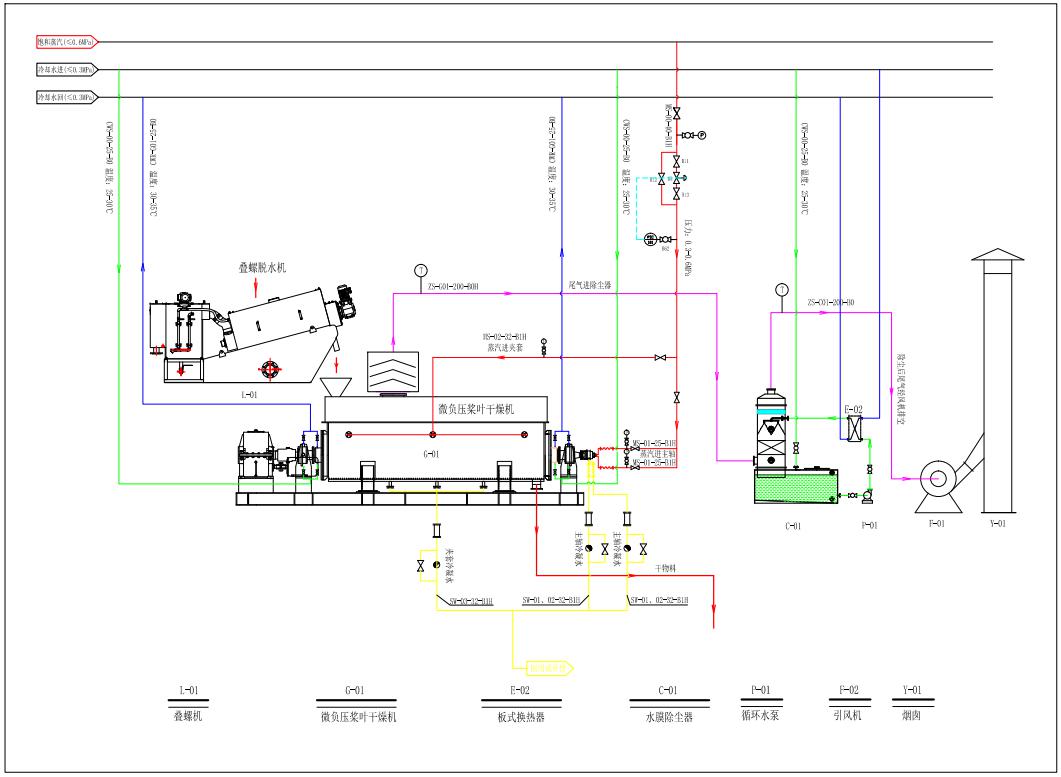

    5、自动化程度高,同我公司自动叠螺脱水机联动后,可完成污泥从脱水到干化全程PLC自控运行,并可接入企业DCS中控系统,减少了企业用工成本,现场环境好;

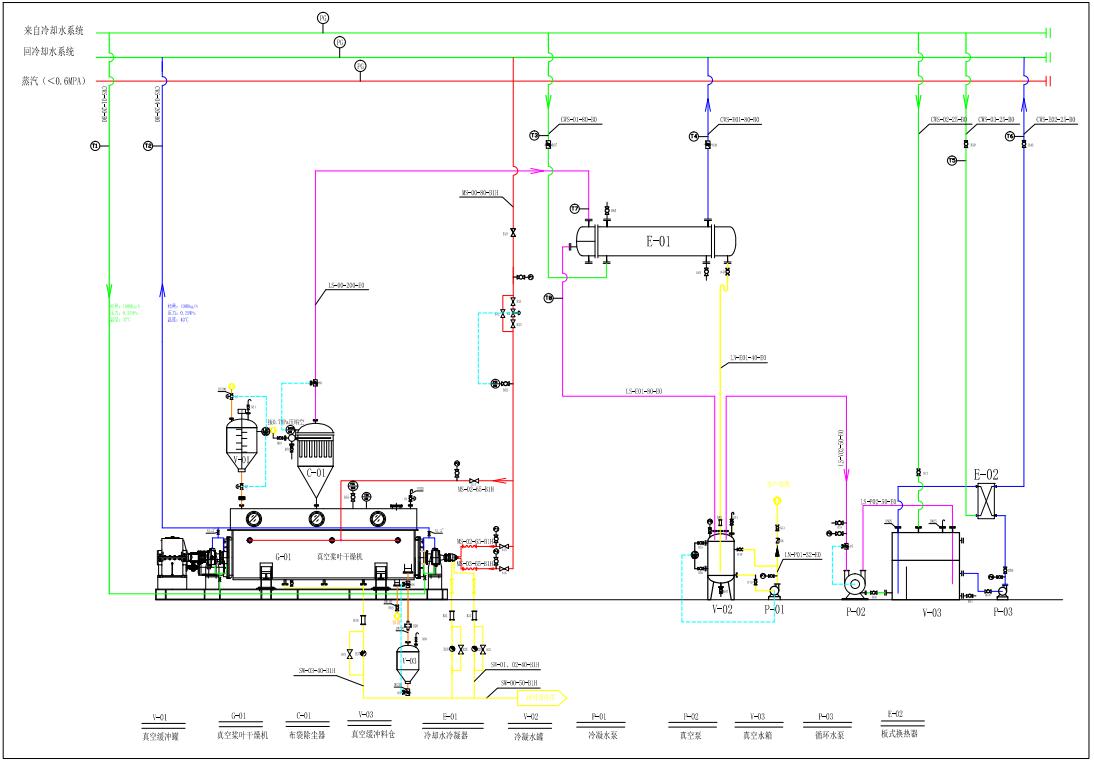

  6、粉尘夹带小、物料损耗少,环境污染小;对有污染的物料或需回收溶剂的工况,可采用闭路循环或真空干燥;
技术规格

型号

SQKJG-18

SQKJG-30

SQKJG-40

SQKJG-50

传热面积(㎡)

18

30

40

50

容积(㎡)

1.5

3.5

5

7

转速范围(rpm)

15-23

10-15

10-15

10-15

功率(kw)

11

22

30

37

总长mm

5423

7220

6682

7250

总宽mm

1218

1450

2075

2030

总高mm

1650

2190

2376

2548

器体长mm

3000

4000

4000

4500

器体宽mm

850

1100

1276

1400

中心高mm

980

1000

950

1050

进出料距离mm

2550

3800

4420

4950

进气口 N

1

1.2

1.2

1.5

进水口 O

1

1.2

1.2

1.5

型号

SQKJG-60

SQKJG-70

SQKJG-80

SQKJG-100

传热面积(㎡)

60

70

80

100

容积(㎡)

8.5

10

12

15

转速范围(rpm)

10-15

10-15

10-15

10-15

功率(kw)

37

45

55

55

总长mm

7800

8050

9000

9800

总宽mm

2030

2424

2000

2500

总高mm

2677

2700

2700

2800

器体长mm

5500

5000

5500

6000

器体宽mm

1516

1650

1650

1822

中心高mm

1200

1350

1350

1400

进出料距离mm

5000

4500

5000

5500

进气口 N

1.5

1.5

2

2

进水口 O

1.5

1.5

2

2

型号

SQKJG-120

SQKJG-160

SQKJG-200

SQKJG-220

传热面积(㎡)

120

160

200

220

容积(㎡)

18

23

32

34

转速范围(rpm)

10-15

6-12

6-12

6-12

功率(kw)

75

110

110

132

总长mm

10560

12000

12050

12500

总宽mm

2650

2950

3300

3300

总高mm

3050

3300

3700

3700

器体长mm

6000

7000

7000

7440

器体宽mm

1978

2324

2450

2450

中心高mm

1325

1350

1525

1400

进出料距离mm

5500

6500

6500

7000

进气口 N

2

2

2

2

进水口 O

2

2

2

2
